Customisation complète sur un Sovtek MIG 100

Le cahier des charges

• Ajouter la possibilité de passer du canal clair au canal saturé avec un footswitch.
• Les deux canaux doivent avoir des réglages de gain et de master indépendants.
• Ajouter une réserve de gain supplémentaire en conservant le grain d'origine.
• Modifier le circuit du bias pour offrir la possibilité de choisir entre 6L6 ou EL34.
• Ajouter la possibilité de choisir entre fonctionnements triode ou pentode sur l'étage de puissance.
• Améliorer la qualité du câblage et des composants.
• Conserver la possibilité de revenir à la configuration d'origine sans altérer l'esthétique de l'ampli.

Modifications en images

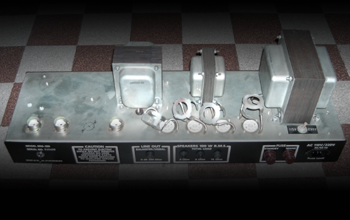

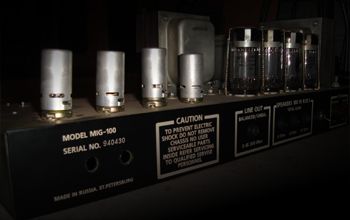

• Ajout d'une lampe sur la préamplification

  Pour cela, un support supplémentaire a été intercallé au niveau du préamplificateur en respectant l'aspect d'origine. L'ajout de gain supplémentaire a été réparti sur 2 boutons afin de pouvoir retrouver exactement le son saturé d'origine de l'ampli ou de renforcer celui-ci selon les réglages.

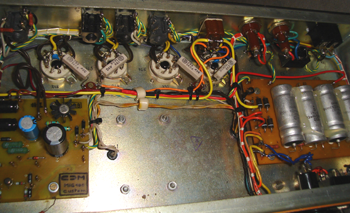

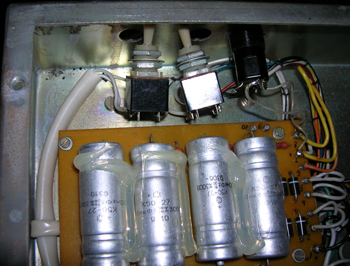

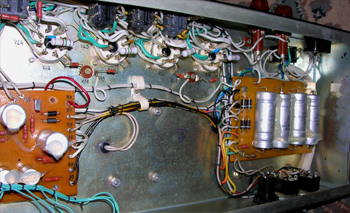

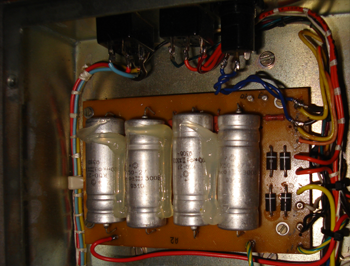

• Réfection totale du câblage

  Le câblage d'origine étant de qualité faible, celui-ci a été remplacé par du fil de cuivre de section plus importante, avec un meilleur isolant. L'idée étant de limiter les pertes (fils blindés, isolés au téflon sur le signal par exemple) et optimiser la sécurité. Un choix de couleurs plus large, permet un repérage plus aisé du faisceau pour faciliter une maintenance ultérieure.

  Au passage, remplacement des interrupteurs à levier en plastique par des modèles en métal, plus robustes...

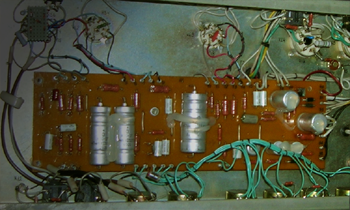

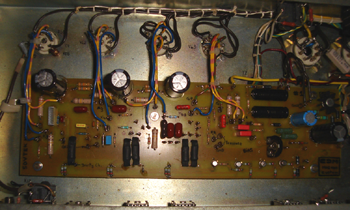

• Fabrication d'un nouveau circuit imprimé

  Refaire un circuit imprimé complet évite l'ajout de nombreux modules raccordés par le biais de fils supplémentaires, et maintient au maximum la clarté du câblage. Ceci aide aussi à réduire le parcours du signal au minimum et ainsi de limiter l'ajout de bruits. La plupart des nouvelles fonctionnalités ont donc directement été intégrées dans le nouveau circuit imprimé (changement de canal, bias pour EL34 ou 6L6, étage supplémentaire dans le canal saturé,...).

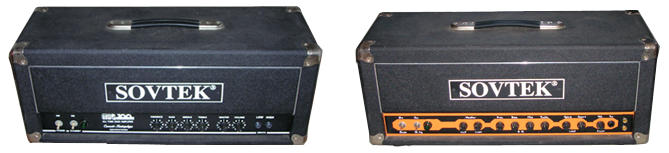

• Fabrication d'une nouvelle face avant

  Garder la façade d'origine intacte sans trous additionnels, en la remplaçant par une nouvelle plaque peinte et sérigraphiée, permet un éventuel retour à la configuration initiale, plus propre.

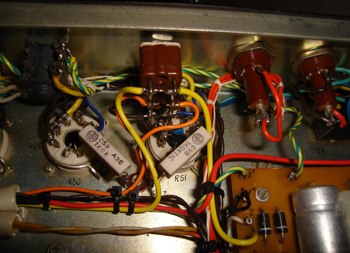

• Ajout d'un sélecteur triode/pentode

  Selon la position, celui-ci permet de réduire la puissance de sortie de l'ampli et d'en changer la coloration finale.

Toute customisation est le reflet d'un besoin et d'une demande. La présentation faite ici est proposée à titre d'exemple de nos réalisations. Selon votre besoin et votre matériel, vous pouvez nous consulter au préalable pour vérifier la faisabilité de votre projet de modification.
